西瑪電機(jī)關(guān)于電機(jī)軸磨損修復(fù)指南

作為深耕電機(jī)領(lǐng)域數(shù)十年的專業(yè)企業(yè)，西安西瑪電機(jī)集團(tuán)股份有限公司深知電機(jī)軸磨損對設(shè)備運(yùn)行穩(wěn)定性的關(guān)鍵影響。電機(jī)軸在長期服役中，受負(fù)載波動(dòng)、潤滑失效、裝配偏差等多重因素影響，極易出現(xiàn)磨損問題。不少用戶關(guān)心：磨損后的電機(jī)軸能否有效修復(fù)？不同場景下該如何選擇方案？本文將結(jié)合西瑪電機(jī)多年實(shí)操經(jīng)驗(yàn)，按磨損場景分類解析，為您提供專業(yè)參考。

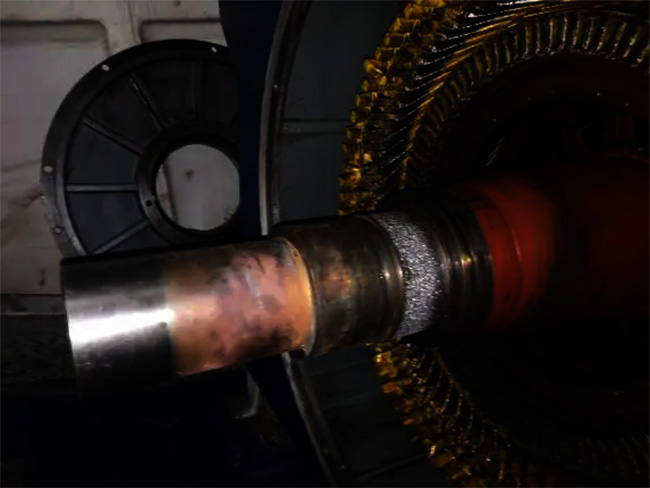

圖為西瑪電機(jī)客戶提供的電機(jī)軸磨損的照片

一、常見磨損場景及傳統(tǒng)修復(fù)方式的局限性

電機(jī)軸磨損的修復(fù)方案需結(jié)合損壞位置、電機(jī)功率及運(yùn)行工況綜合判斷。先針對三類典型磨損場景，分析傳統(tǒng)修復(fù)手段的短板：
1. 通用場景：軸承位、軸承室、軸頭鍵槽磨損
這三類是電機(jī)軸最常見的磨損部位，傳統(tǒng)修復(fù)多采用刷鍍、熱噴涂、堆焊或直接更換軸體的方式。但西瑪電機(jī)在實(shí)踐中發(fā)現(xiàn)，這些方法存在明顯局限：刷鍍涂層與基體結(jié)合力較弱，長期運(yùn)行易出現(xiàn)脫層失效；堆焊過程中產(chǎn)生的高溫會(huì)導(dǎo)致軸體金相組織變化，形成熱應(yīng)力集中，后續(xù)使用中易發(fā)生彎曲甚至斷裂；直接更換軸體不僅采購成本高，還需等待定制周期，嚴(yán)重影響生產(chǎn)進(jìn)度。
2. 大功率場景：380kW電機(jī)軸承位磨損
380kW級(jí)電機(jī)多應(yīng)用于重工業(yè)關(guān)鍵生產(chǎn)環(huán)節(jié)，軸承損壞后極易連帶造成軸承位磨損。傳統(tǒng)方案通常采用補(bǔ)焊后機(jī)加工或電刷鍍修復(fù)，但西瑪電機(jī)技術(shù)團(tuán)隊(duì)通過數(shù)百例修復(fù)案例驗(yàn)證：補(bǔ)焊的高溫?zé)釕?yīng)力難以完全消除，對于大功率電機(jī)高頻承受的沖擊負(fù)載，軸體斷裂風(fēng)險(xiǎn)顯著升高；電刷鍍受涂層厚度限制（通常不超過0.5mm），無法滿足嚴(yán)重磨損的修復(fù)需求，且金屬涂層與軸體的“硬對硬”配合關(guān)系未改變，后期仍會(huì)因沖擊、振動(dòng)再次磨損。
3. 超大功率場景：900kW電機(jī)軸承位/軸承室磨損
900kW級(jí)電機(jī)作為大型工業(yè)設(shè)備的核心動(dòng)力源，其軸承位、軸承室磨損修復(fù)難度極高。傳統(tǒng)方法受場地、設(shè)備限制，無法實(shí)現(xiàn)現(xiàn)場修復(fù)，必須將電機(jī)拆解后送外協(xié)單位處理，僅拆解運(yùn)輸就需耗費(fèi)數(shù)天時(shí)間；且無論采用哪種金屬修復(fù)手段，都無法突破“硬對硬”配合的固有缺陷，在電機(jī)啟停、負(fù)載波動(dòng)產(chǎn)生的復(fù)合力作用下，二次磨損概率超過80%。
4. 常規(guī)功率場景：90kW電機(jī)軸承室磨損
90kW電機(jī)廣泛應(yīng)用于風(fēng)機(jī)、水泵等通用設(shè)備，軸承室磨損后，傳統(tǒng)維修市場常因修復(fù)成本接近新件成本，直接建議報(bào)廢更換。這種方案雖看似直接，但會(huì)造成資源浪費(fèi)，且更換周期同樣會(huì)影響設(shè)備正常運(yùn)轉(zhuǎn)。

二、西瑪電機(jī)：突破傳統(tǒng)局限的修復(fù)邏輯與建議

綜合上述場景可見，傳統(tǒng)修復(fù)方法普遍存在“修復(fù)精度不足、二次風(fēng)險(xiǎn)高、周期成本雙高”的痛點(diǎn)，多數(shù)情況下僅能實(shí)現(xiàn)短期應(yīng)急，無法從根本上解決問題?；谖鳜旊姍C(jī)多年的電機(jī)制造與修復(fù)經(jīng)驗(yàn)，我們給出以下專業(yè)建議：
1. 輕度磨損（磨損量＜0.3mm）：優(yōu)先采用高分子復(fù)合材料修復(fù)
針對輕微磨損，西瑪電機(jī)推薦采用高分子復(fù)合材料現(xiàn)場修復(fù)技術(shù)。該技術(shù)無需高溫加熱，可避免軸體熱變形；材料與金屬基體結(jié)合力強(qiáng)，且具備良好的耐磨性和抗沖擊性，能有效改變“硬對硬”配合關(guān)系，延長修復(fù)后使用壽命，同時(shí)修復(fù)周期僅需數(shù)小時(shí)，大幅降低停機(jī)損失。
2. 中度磨損（0.3mm＜磨損量＜1mm）：結(jié)合軸體材質(zhì)定制修復(fù)方案
對于中度磨損，需先通過西瑪電機(jī)專業(yè)檢測設(shè)備（如超聲波探傷、動(dòng)平衡測試）評(píng)估軸體基體損傷情況。若軸體材質(zhì)為45號(hào)鋼或合金結(jié)構(gòu)鋼，可采用“激光熔覆+精密機(jī)加工”組合方案，激光熔覆熱影響區(qū)小，可精準(zhǔn)恢復(fù)尺寸精度；若為普通碳素鋼，從經(jīng)濟(jì)性角度考慮，建議更換西瑪原廠定制軸體，確保與電機(jī)其他部件匹配性。
3. 重度磨損（磨損量＞1mm）或軸體裂紋：堅(jiān)決更換原廠軸體
當(dāng)磨損量超過1mm，或檢測發(fā)現(xiàn)軸體存在裂紋、金相組織劣化等問題時(shí)，修復(fù)后的軸體已無法承受設(shè)計(jì)負(fù)載，強(qiáng)行使用易引發(fā)設(shè)備故障甚至安全事故。此時(shí)建議直接更換西安西瑪電機(jī)原廠軸體，原廠軸體采用優(yōu)質(zhì)鋼材鍛造，經(jīng)調(diào)質(zhì)處理和精密加工，完全符合電機(jī)設(shè)計(jì)參數(shù)，確保裝機(jī)后運(yùn)行穩(wěn)定性，避免因二次故障造成更大損失。

三、西瑪電機(jī)溫馨提示：預(yù)防重于修復(fù)

相較于事后修復(fù)，科學(xué)的預(yù)防措施能從根本上減少電機(jī)軸磨損問題。西安西瑪電機(jī)建議從以下三方面入手：一是定期按照電機(jī)說明書進(jìn)行潤滑保養(yǎng)，選用匹配牌號(hào)的潤滑油（脂）；二是安裝時(shí)采用專業(yè)工具確保同軸度，避免偏載運(yùn)行；三是配備振動(dòng)監(jiān)測設(shè)備，實(shí)時(shí)監(jiān)控電機(jī)運(yùn)行狀態(tài)，及早發(fā)現(xiàn)異常磨損征兆。

作為西北電機(jī)行業(yè)龍頭企業(yè)，西安西瑪電機(jī)不僅提供高品質(zhì)電機(jī)產(chǎn)品，還擁有專業(yè)的售后技術(shù)服務(wù)團(tuán)隊(duì)，可為客戶提供現(xiàn)場檢測、磨損評(píng)估及定制化修復(fù)方案。如您遇到電機(jī)軸磨損問題，歡迎聯(lián)系西瑪電機(jī)技術(shù)服務(wù)熱線，我們將為您提供高效、可靠的解決方案。

了解更多關(guān)于電機(jī)的知識(shí)，請關(guān)注西安泰富西瑪電機(jī)有限公司網(wǎng)站。公司專業(yè)技術(shù)團(tuán)隊(duì)為您免費(fèi)提供電機(jī)的選型、安裝、調(diào)試、保養(yǎng)等技術(shù)指導(dǎo)服務(wù)，盡量避免企業(yè)因?yàn)殡姍C(jī)技術(shù)人員的短缺帶來的損失，采取“線上+線下”服務(wù)的服務(wù)形式，幫助企業(yè)解決技術(shù)難題。

      轉(zhuǎn)載請說明來自西安泰富西瑪電機(jī)（西安西瑪電機(jī)集團(tuán)股份有限公司）官方網(wǎng)站：http://m.3336f.com/zixun/weixiubaoyang780.html

      以上內(nèi)容由西安泰富西瑪電機(jī)（西安西瑪電機(jī)集團(tuán)股份有限公司）網(wǎng)絡(luò)編輯部收集整理發(fā)布，僅為傳播更多電機(jī)行業(yè)相關(guān)資訊及電機(jī)相關(guān)知識(shí)，僅供網(wǎng)友、用戶、及廣大經(jīng)銷商參考之用，不代表西安泰富西瑪電機(jī)同意或默認(rèn)以上內(nèi)容的正確性和有效性。讀者根據(jù)本文內(nèi)容所進(jìn)行的任何商業(yè)行為，西安泰富西瑪電機(jī)不承擔(dān)任何連帶責(zé)任。如果以上內(nèi)容不實(shí)或侵犯了您的知識(shí)產(chǎn)權(quán)，請及時(shí)與我們聯(lián)系，西安泰富西瑪電機(jī)網(wǎng)絡(luò)部將及時(shí)予以修正或刪除相關(guān)信息。
